Alors que le monde évolue vers les énergies renouvelables, l'énergie solaire est en première ligne de cette révolution verte. Mais exploiter l'énergie du soleil ne se limite pas à installer des panneaux sur votre toit - il s'agit de le faire correctement. Un aspect crucial souvent négligé est la mise en place correcte des fusibles pour votre panneau solaire. Cette étape n'est pas qu'une simple formalité ; c'est une sauvegarde vitale qui protège votre investissement et assure des performances optimales.
Fusionner un panneau solaire peut sembler complexe, mais avec les bonnes directives, c'est une tâche que vous pouvez maîtriser. Dans ce guide complet, nous vous guiderons pas à pas dans le processus de fusion de votre panneau solaire. De la compréhension de l'importance des fusibles à la sélection des bons composants et à l'exécution de l'installation, nous avons ce qu'il vous faut. Que vous soyez un passionné de bricolage ou un installateur professionnel, cet article vous équipera avec les connaissances nécessaires pour fusionner votre panneau solaire en toute sécurité et efficacement, en maximisant son potentiel et sa longévité.
Quel est l'objectif d'un fusible de panneau solaire ?
Vous êtes-vous déjà demandé pourquoi votre installation solaire avait besoin de fusibles ? Les fusibles de panneaux solaires sont des composants de sécurité essentiels qui protègent votre système solaire des surcharges électriques et des courts-circuits. Ces dispositifs agissent comme la première ligne de défense du système, protégeant les équipements coûteux et prévenant les risques potentiels. Lorsqu'une anomalie électrique se produit, telle qu'une surtension causée par un coup de foudre ou une défaillance interne, le fusible fond rapidement, interrompant le flux d'électricité. Cette action arrête efficacement le courant excessif, protégeant votre investissement solaire et garantissant la sécurité de votre famille. Bien que de petite taille, les fusibles de panneaux solaires jouent un rôle crucial dans le maintien de l'intégrité et de la sécurité de votre installation de panneaux solaires.
Précautions avant de fusionner le système solaire
Lorsque vous entreprenez la tâche de fusionner un système de panneaux solaires, le respect de protocoles de sécurité stricts est primordial. Ces précautions assurent non seulement la sécurité personnelle mais protègent également l'intégrité de l'installation solaire.
- Déconnecter l'alimentation : Il est impératif de déconnecter le système de panneaux solaires du réseau électrique avant de commencer tout travail. Cette étape élimine le risque de circulation de courant sous tension, créant un environnement de travail sûr. Des procédures adéquates de consignation/étiquetage doivent être suivies pour éviter une reconnexion accidentelle.
- Utiliser les outils appropriés : L'utilisation d'outils appropriés est cruciale pour la sécurité et l'efficacité. L'équipement essentiel comprend des pinces coupantes isolées, des outils de sertissage précis et un multimètre pour les tests électriques. Ces outils facilitent une installation de fusible précise et sécurisée tout en minimisant le risque d'accidents électriques.
- Équipement de protection individuelle (EPI) : L'importance de l'équipement de protection individuelle (EPI) ne peut être surestimée. Les lunettes de sécurité protègent les yeux des débris ou des étincelles potentielles, tandis que les gants isolants offrent une protection contre les risques électriques. De plus, le port de chaussures non conductrices est conseillé pour réduire le risque d'électrocution.
Comment fusionner votre système solaire ?
La fusion correcte d'un panneau solaire nécessite une approche systématique pour assurer la sécurité et l'efficacité. Commencez par localiser le boîtier de fusibles ou de jonction du système, généralement situé près de l'onduleur. Ensuite, déterminez le type de fusible approprié et l'intensité nominale en fonction des spécifications de votre panneau. Retirez soigneusement le fusible existant en notant son orientation. Inspectez le câblage environnant pour détecter tout signe d'usure ou de corrosion, et traitez tout problème avant de continuer. Insérez le nouveau fusible solidement, en veillant à ce qu'il corresponde aux exigences du système. Enfin, reconnectez le système de panneaux solaires au réseau, en suivant tous les protocoles de sécurité. Ce processus, lorsqu'il est exécuté correctement, maintient l'intégrité et les performances de votre installation solaire tout en priorisant la sécurité.

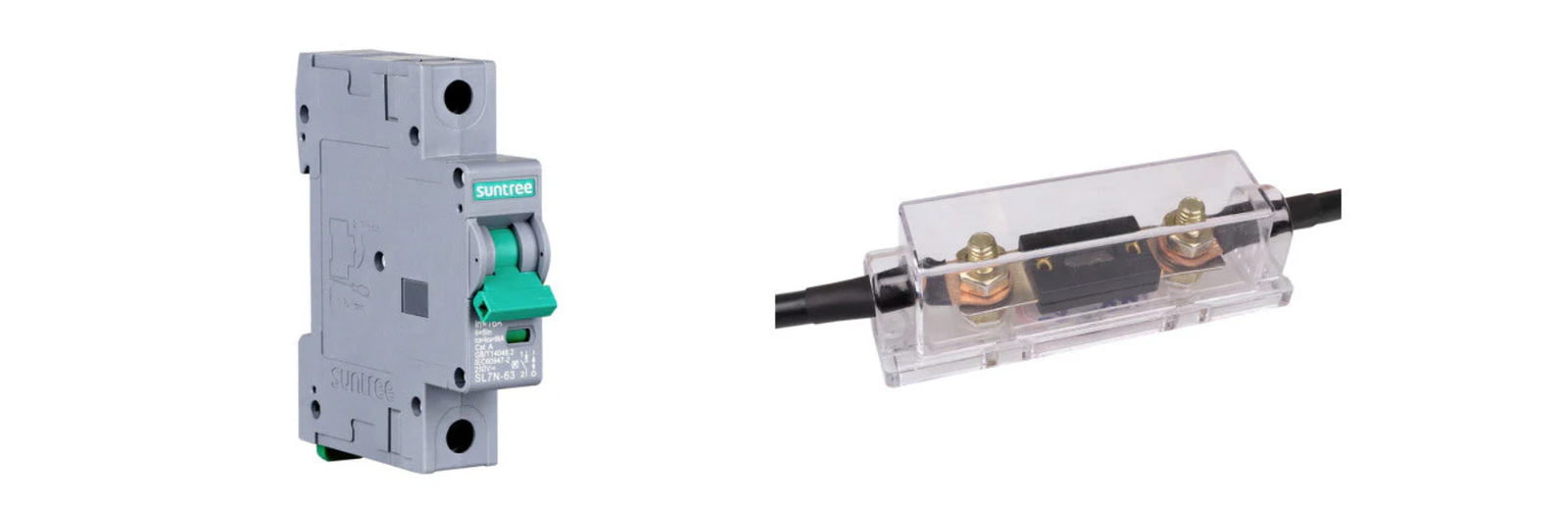

Fusible/Disjoncteur entre le régulateur de charge et la batterie
La taille du fusible ou du disjoncteur doit être choisie en fonction de l'intensité nominale du régulateur de charge. Il est généralement recommandé de dimensionner le fusible à 1,25 fois l'intensité de sortie maximale du régulateur de charge pour tenir compte de toute surtension occasionnelle sans déclencher inutilement. Par exemple, si le régulateur de charge a une intensité nominale maximale de 30 ampères, un fusible ou un disjoncteur de 40 ampères serait approprié.
De plus, le fusible ou le disjoncteur doit être placé le plus près possible de la batterie. Cela minimise le risque d'endommagement des fils entre le régulateur de charge et la batterie en cas de court-circuit. En dimensionnant et en plaçant correctement un fusible ou un disjoncteur, vous protégez votre système solaire des risques d'incendie, des pannes d'équipement et assurez la longévité à la fois de la batterie et du régulateur.
Fusible/Disjoncteur entre le régulateur de charge et les panneaux solaires
Le rôle principal de ce fusible ou disjoncteur est de protéger le câblage et le régulateur de charge contre les événements de surintensité potentiels qui peuvent se produire si les panneaux produisent plus d'électricité que le système ne peut en gérer, ou en cas de court-circuit. En rompant le circuit lors d'un défaut, il aide à prévenir la surchauffe, l'endommagement des fils ou même les incendies électriques.
Le fusible ou le disjoncteur entre les panneaux solaires et le régulateur de charge doit être dimensionné de manière appropriée en fonction du courant maximal généré par le champ solaire. En règle générale, le fusible doit être calibré entre 1,25 et 1,56 fois le courant de court-circuit (Isc) des panneaux solaires. Par exemple, si le champ solaire a un courant de court-circuit de 10 ampères, le fusible doit être calibré entre 12,5 et 15,6 ampères pour une protection optimale.
De plus, la taille de ce fusible dépend du nombre de panneaux solaires que vous avez et de la façon dont ils sont connectés (série, parallèle ou série/parallèle). Si les panneaux sont connectés en série, la tension de chaque panneau s'additionne mais l'intensité reste la même. Par exemple, si vous avez quatre panneaux de 100 W connectés en série, chacun produisant 20 volts et 5 ampères, la production totale serait de 80 volts et 5 ampères. Nous prenons ensuite l'intensité totale et la multiplions par un facteur de sécurité de 25 % (5A x 1,25) ce qui nous donne une valeur de fusible de 6,25A ou 10A si nous arrondissons. Si vous avez une connexion parallèle, où l'intensité des panneaux s'additionne mais la tension reste la même, vous devez additionner l'intensité de chaque panneau puis ajouter une règle sectorielle de 25 % pour déterminer la taille du fusible. Par exemple, si vous aviez quatre panneaux de 100 W connectés en parallèle, chaque panneau produisant environ 5 ampères, nous utiliserions cette équation (4 * 5 * 1,25) = 28,75 ampères, donc dans ce cas, nous recommanderions un fusible de 30 ampères.
Fusible/Disjoncteur entre la batterie et l'onduleur
La connexion batterie-onduleur gère un courant important, surtout lorsque l'onduleur alimente de grandes charges, ce qui rend crucial la protection contre les courts-circuits ou les surtensions. Un fusible ou un disjoncteur assure qu'en cas de situation de surintensité, le flux d'électricité soit coupé, empêchant la surchauffe, l'endommagement des équipements ou même les risques d'incendie.
La taille du fusible ou du disjoncteur doit être soigneusement sélectionnée en fonction de la puissance nominale de l'onduleur et de la tension de la batterie. Typiquement, le fusible est calibré de 1,25 à 1,5 fois l'intensité maximale tirée par l'onduleur. Par exemple, si l'onduleur tire 100 ampères, un fusible calibré pour 125 à 150 ampères serait approprié pour gérer les surtensions sans déclencher inutilement. Le fusible ou le disjoncteur doit être installé le plus près possible de la batterie pour minimiser le risque d'endommagement du câblage entre la batterie et l'onduleur.
Quand faut-il fusionner un champ de panneaux solaires ?
La fusion d'un champ de panneaux solaires est cruciale pour la sécurité du système, mais toutes les configurations n'exigent pas de fusible. La décision de fusionner un champ de panneaux solaires dépend largement de la taille et de la configuration de vos panneaux solaires et des caractéristiques électriques de votre système.
Un fusible photovoltaïque (PV) est généralement requis lorsque plusieurs chaînes de panneaux solaires sont connectées en parallèle. Si une chaîne rencontre un défaut, les autres chaînes peuvent envoyer un courant excessif à travers la chaîne défectueuse, ce qui peut endommager les panneaux ou le câblage. Dans ce cas, chaque chaîne doit avoir un fusible pour empêcher cette rétroalimentation de courant. Le Code National de l'Électricité (NEC) recommande généralement de fusionner toute chaîne où le courant de court-circuit provenant d'autres chaînes parallèles dépasse l'intensité nominale du panneau de 1,25 fois.
Cependant, un fusible peut ne pas être nécessaire dans les petits systèmes à chaîne unique. Si votre système n'a qu'une seule chaîne solaire, ou si le courant combiné de toutes les chaînes est inférieur au courant nominal des panneaux et du câblage, les fusibles peuvent ne pas être requis. Dans de tels cas, le risque de rétroalimentation de courant est minimal, rendant l'ajout d'un fusible inutile.
En fin de compte, l'ajout d'un fusible à un champ de panneaux solaires dépend de la configuration spécifique de votre système. Pour les systèmes parallèles plus grands, les fusibles sont essentiels pour protéger le champ des situations de surintensité. En revanche, pour les configurations plus petites ou à chaîne unique, un fusible pourrait ne pas être nécessaire, à condition que le câblage et les composants soient correctement dimensionnés.
Conclusion
Fusionner un panneau solaire nécessite une approche méticuleuse et prudente. Les étapes clés incluent la préparation du panneau, la sélection du fusible approprié, la soudure du fusible en place et le test du panneau réparé. N'oubliez pas de prioriser la sécurité tout au long du processus, en portant un équipement de protection et en évitant tout contact avec les composants électriques sous tension. Si vous avez des doutes ou des inquiétudes, il est fortement recommandé de consulter un professionnel qualifié pour une assistance experte. En suivant ces directives, vous pouvez assurer une réparation réussie et sûre de votre panneau solaire.
FAQ sur les fusibles de système solaire
Quelle taille de fusible pour un panneau solaire de 400 watts ?
| Puissance du panneau solaire | Courant de fonctionnement typique (à 12V) | Taille de fusible recommandée |
| 100W | 8.3A | 10A |
| 200W | 16.7A | 25A |
| 300W | 25A | 30A |
| 400W | 33.3A | 40A |
Comment calculer le fusible pour un panneau solaire ?
Pour calculer la taille du fusible pour un panneau solaire, utilisez cette formule : Taille du fusible=Courant du Panneau Solaire×1.25\text{Taille du fusible} = \text{Courant du Panneau Solaire} \times 1.25Taille du fusible=Courant du Panneau Solaire×1.25 Trouvez le courant du panneau solaire en divisant la puissance du panneau par sa tension. Par exemple, un panneau de 200W à 12V génère 16,7A. Multipliez 16,7A par 1,25, ce qui donne une taille de fusible recommandée d'environ 25A.
Comment remplacer un fusible de panneau solaire ?
Pour remplacer un fusible de panneau solaire, commencez par éteindre le système solaire pour éviter tout risque électrique. Localisez le porte-fusible, généralement près du régulateur de charge ou de l'onduleur. Retirez le fusible grillé et remplacez-le par un nouveau de même intensité nominale. Assurez-vous que le nouveau fusible est solidement en place, puis rallumez le système pour rétablir son fonctionnement normal.
