L’installation panneau solaire en DIY séduit de plus en plus de particuliers souhaitant réduire leur facture d’électricité et gagner en autonomie énergétique. Installer des panneaux photovoltaïques soi-même permet de maîtriser son budget, mais exige une préparation rigoureuse : choix de l’emplacement, inclinaison, sécurité électrique, conformité du branchement et protection contre les intempéries. Dans ce guide, découvrez les étapes essentielles, le matériel requis et les précautions à respecter pour réussir votre installation photovoltaïque de manière fiable et durable.
Installation panneau photovoltaique : ce qu’il faut pour un système solaire DIY
Pour réussir l’installation photovoltaïque en autonomie, il est essentiel de bien préparer votre matériel. Que vous souhaitiez installer des panneaux photovoltaïques sur un toit, au sol ou en panneau solaire mural, certains composants et outils sont indispensables pour garantir performance et sécurité.
Composants principaux
Panneaux solaires : Cœur de toute installation panneau photovoltaique, ils convertissent la lumière du soleil en électricité. Choisissez la puissance et la technologie selon votre consommation et l’espace disponible pour votre montage panneau solaire.
Régulateur de charge : Il contrôle la tension et le courant provenant des panneaux vers les batteries, évitant la surcharge et prolongeant leur durée de vie — indispensable lors du branchement des panneaux solaires.
Batteries de stockage : Elles stockent l’énergie pour une utilisation nocturne ou par faible ensoleillement. Lithium ou plomb, le choix dépend du budget et de l’autonomie souhaitée.
Onduleur : Il transforme le courant continu (DC) en courant alternatif (AC) pour alimenter les appareils domestiques après avoir installé un panneau solaire.
Équipements et outils complémentaires
Structure & montage des panneaux solaires :
- Rails ou supports de fixation
- Boulons, écrous et rondelles
- Niveau de précision
Électricité :
- Câbles et gaines solaires
- Connecteurs MC4 et bornes
- Fusibles et disjoncteurs
- Interrupteurs sectionneurs
- Boîtiers de jonction
Outils manuels :
- Tournevis plats et cruciformes
- Pinces et coupe-câbles
- Dénudeurs et sertisseuses
- Clés et douilles
Divers :
- Coffret de batterie
- Conduits étanches
- Étiquettes de signalisation
Panneau solaire montage : comment installer un système off-grid ?
Le montage des panneaux solaires en site isolé demande une planification précise. Voici les étapes essentielles pour installer des panneaux solaire efficacement et en toute sécurité.
1. Évaluer vos besoins énergétiques
Calculez votre consommation quotidienne : listez chaque appareil, sa puissance et son temps d’utilisation. Cette base est indispensable pour installer panneaux photovoltaique à la bonne capacité.
2. Analyser l’ensoleillement
Identifiez les heures d’ensoleillement moyen de votre région. Ce facteur détermine la taille de votre système lors de l’installation photovoltaïque.
3. Choisir les panneaux adaptés
Divisez votre consommation par les heures d’ensoleillement pour dimensionner votre installation. Sélectionnez des panneaux monocristallins, polycristallins ou thin-film selon l’espace et le rendement souhaité.
4. Sélectionner l’onduleur
L’onduleur doit être compatible avec la puissance totale installée et votre parc batteries pour garantir une conversion fiable.
5. Dimensionner le stockage
Multipliez votre consommation par les jours d’autonomie souhaités afin de définir la capacité batterie nécessaire.
6. Planifier le montage panneau solaire
Orientez vos panneaux plein sud (hémisphère nord) avec une inclinaison adaptée à votre latitude. Cette étape est clé pour installer un panneau solaire soi meme avec un rendement optimal.
7. Sécuriser l’installation
Installez mise à la terre, fusibles et disjoncteurs pour protéger votre système. Un entretien régulier garantit performance et longévité.

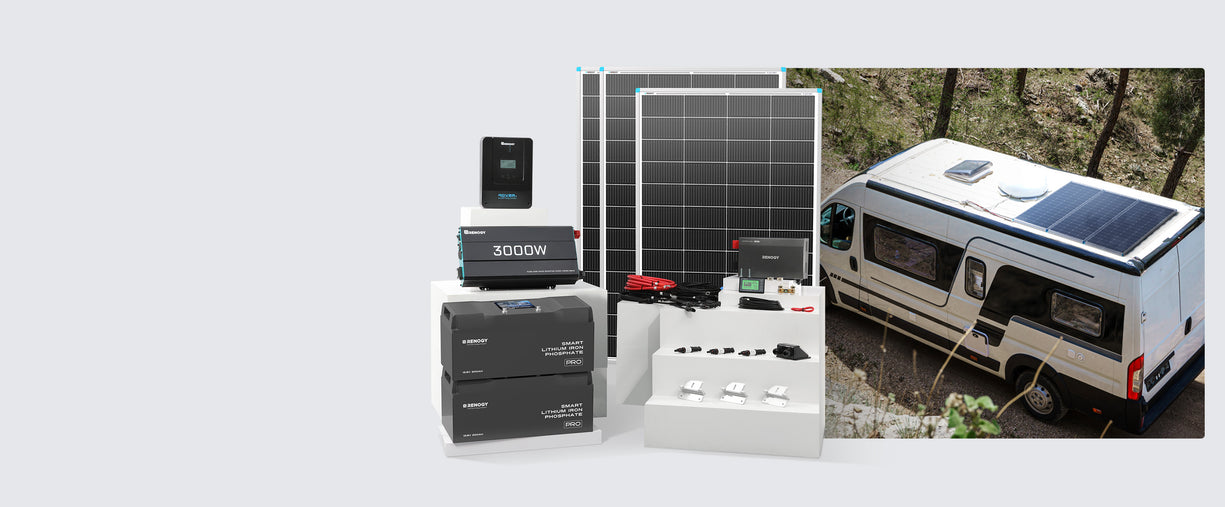

Si vous débutez dans le solaire ou que vous recherchez une solution simplifiée, un kit solaire tout-en-un est le moyen le plus simple de commencer. Chaque kit regroupe les composants essentiels — panneaux solaires, régulateur de charge, onduleur et matériel de montage — déjà compatibles et optimisés pour la performance. Cette approche plug-and-play permet de gagner du temps lors de la conception du système, de réduire les erreurs d’installation et d’assurer une alimentation fiable pour les maisons, camping-cars, cabanes ou applications hors réseau. Avec un seul investissement, vous pouvez produire, stocker et utiliser une énergie propre où que vous soyez.
Conseils de sécurité pour l'installation de panneaux solaires en bricolage
Installer des panneaux solaires en bricolage peut être à la fois agréable et gratifiant. Toutefois, il est primordial de placer votre sécurité au premier plan tout au long de l'installation. Ce guide fournit plusieurs conseils de sécurité pour vous accompagner lors de l'installation des panneaux solaires.
Vous devez prendre en compte les éléments suivants avant, pendant et après l'installation :
- Évaluer le site d'installation
- Prévenir les risques électriques
- Assurer des opérations sûres
- Se protéger contre les risques d'incendie
Évaluer le site d'installation
Que vous installiez un panneau solaire sur un toit ou simplement au sol, commencez par évaluer le site d'installation. Mesurez l'espace disponible, analysez le potentiel d'ensoleillement et déterminez le positionnement idéal pour une exposition maximale au soleil.
Cette section aborde deux scénarios de montage : montage sur toit et montage au sol.

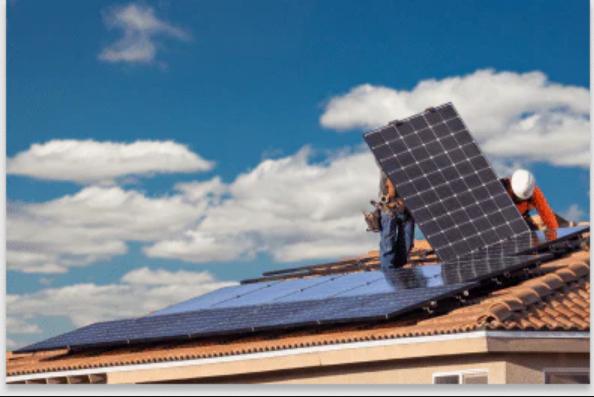

Montage sur toit
Lorsque vous installez un panneau solaire sur le toit de votre maison, d’un abri de jardin ou d’un carport, il convient de tenir compte de la résistance au feu de l'ensemble final et de l'entretien général par la suite.
Pour votre sécurité, gardez à l'esprit les points suivants :
- NE PAS travailler sur le toit sans précautions de sécurité, y compris, mais sans s'y limiter, protection contre les chutes, échelles ou escaliers, et équipements de protection individuelle.
- NE PAS installer ni manipuler des composants dans des environnements dangereux, y compris mais sans s'y limiter des vents forts, des rafales, ou des toits humides/sablonneux.
- NE PAS installer le panneau solaire sur une surface constituée de matériaux combustibles.
- NE PAS exposer le panneau solaire à des flammes directes ou à des sources de chaleur.
- Effectuez une inspection complète de toutes les échelles et échafaudages pour vous assurer qu'ils sont sécurisés et en bon état de fonctionnement.
Montage au sol
Les panneaux solaires montés au sol peuvent produire plus d'électricité que ceux montés sur toit, car ils permettent d'ajuster l'angle d'exposition au soleil au fur et à mesure que la position du soleil change dans le ciel. Plusieurs précautions de sécurité sont nécessaires lors de l'installation d'un panneau solaire au sol.
- Obtenez les permis et autorisations nécessaires auprès des autorités locales. Elles peuvent fournir un guide de sécurité d'installation spécifique.
- Réalisez des tests de sol pour garantir la stabilité et identifier les éventuels problèmes qui pourraient survenir pendant l'installation.
- NE PAS installer ni manipuler des composants dans des environnements dangereux, y compris mais sans s'y limiter des vents forts, des rafales et des tempêtes.
- Dégagez la zone désignée de tout obstacle tel que rochers, débris ou végétation.
Prévenir les risques électriques
Après avoir choisi un site d'installation adapté, la phase d'installation proprement dite commence. Les produits solaires, exposés à la lumière, génèrent du courant continu, et la présence de métal et d'humidité dans l'environnement augmente le risque d'électrocution. Pour respecter les normes de sécurité électrique, suivez les recommandations suivantes :
Couvrir les panneaux solaires de la lumière directe
Les panneaux solaires n'ont pas d'interrupteurs pour les couper. La seule façon d'arrêter leur production est de les retirer de la source lumineuse ou de les couvrir complètement avec des tissus, des feuilles de carton ou tout autre matériau totalement opaque. Pour éviter l'accumulation de chaleur ou d'énergie, vous devez couvrir les panneaux solaires avec un tissu opaque pendant toute la durée de l'installation.
Porter des équipements de protection
Les produits solaires génèrent du courant continu lorsqu'ils sont exposés à la lumière, même lorsqu'aucune charge ou circuit externe n'est connecté. Prenez donc des mesures de protection appropriées (par exemple gants isolants et chaussures isolantes) pour empêcher tout contact direct avec des CC présentant des tensions de 30 V ou plus, qui peuvent être extrêmement dangereuses et potentiellement mortelles.
Éviter les déconnexions sous charge
Pour éviter les risques d'arc électrique et d'électrocution, il est crucial de ne pas déconnecter des raccordements électriques lorsqu'une charge est présente. Lorsque des connexions sont rompues sous charge, un arc peut se produire, endommageant l'équipement et présentant un risque sérieux d'électrocution pour le personnel à proximité. De plus, des connexions incorrectes, lors de l'installation ou de la maintenance, peuvent également provoquer des arcs et des incidents d'électrocution. Cela souligne l'importance de suivre les procédures appropriées et de s'assurer que les connexions sont correctement réalisées et entretenues.
Garder les connecteurs secs et propres
Les connecteurs doivent être maintenus secs et propres afin d'assurer leur bon fonctionnement. Ne pas insérer d'autres objets métalliques dans les connecteurs ni établir des connexions électriques d'une autre manière.
La neige, l'eau ou d'autres réflexions de l'environnement peuvent augmenter l'intensité du rayonnement reçu par le module solaire et provoquer une augmentation du courant de sortie. La tension de sortie du module augmentera également de manière appropriée à basse température. Si le verre du module ou d'autres matériaux d'encapsulation sont endommagés, portez des équipements de protection individuelle et séparez le module du circuit.
Toucher des composants humides est strictement interdit sauf si vous portez des équipements de protection contre les chocs conformes aux exigences. Suivez les consignes de nettoyage des panneaux solaires.
Éloigner les panneaux solaires des produits chimiques
Les connecteurs des panneaux solaires ne doivent pas être en contact avec des produits chimiques car ils peuvent dégrader les matériaux des connecteurs, compromettre la conductivité électrique et présenter des risques pour la sécurité. Ces produits incluent l'essence, l'huile blanche, l'huile de température de moule, l'huile moteur (par ex. KV46), les graisses (par ex. Molykote EM-50L), l'huile de lubrification, l'huile anticorrosion, l'huile d'estampage, la graisse, le gasoil, l'huile de cuisson, l'acétone, l'alcool, les agents de démoulage (par ex. Pelicoat S-6), les adhésifs pour plaques autocollantes et les mastics d'étanchéité (tels que KE200 et CX-200), les plastifiants et d'autres agents nettoyants.
Assurer des opérations sûres
Suivez les instructions du manuel d'utilisation spécifique du panneau solaire pour garantir des opérations sûres. Cette section décrit les mesures auxquelles vous devez prêter attention pendant l'installation.
- Pour garantir la sécurité des panneaux pendant le transport et le stockage, déballez les composants dès leur arrivée sur le site d'installation.
- Protégez les emballages contre les dommages ou les chutes.
- Soulevez chaque panneau solaire à au moins deux personnes.
- Il est formellement interdit, en toutes circonstances, de soulever le module entier en saisissant la boîte de jonction ou les câbles.
- NE PAS se tenir ou marcher sur le panneau solaire.
- NE PAS plier le panneau solaire. Le pliage endommagera les cellules et affectera les performances du panneau.
- Inspectez le panneau solaire pour détecter tout dommage visible, y compris fissures, bosses, déformations et autres anomalies apparentes. Tous les contacts de connecteur doivent être propres, secs et exempts de saleté et de corrosion.
- NE PAS exercer de charges excessives sur les panneaux solaires ni les tordre afin d'éviter la casse du verre.
- NE PAS percer de trous dans le bord du panneau, car cela réduirait la résistance mécanique du cadre et conduirait à la corrosion du châssis, ce qui annulera la garantie ;
- NE PAS rayer la couche d'oxyde anodique à la surface du cadre en aluminium, sauf lors de la réalisation des connexions de mise à la terre. Les rayures peuvent entraîner la corrosion du cadre, affectant la résistance mécanique et la fiabilité à long terme.
Se protéger contre les risques d'incendie
Une installation inappropriée des panneaux solaires peut entraîner des risques d'incendie.
Conformité réglementaire
Veuillez vous référer aux lois et réglementations locales avant d'installer les panneaux solaires et vous y conformer en ce qui concerne les exigences de résistance au feu des bâtiments.
Ventilation adéquate
Assurez une ventilation adéquate entre la feuille arrière et la surface d'installation pendant l'installation. La structure du toit et la méthode d'installation du panneau solaire peuvent affecter la performance en matière de sécurité incendie du bâtiment. Pour garantir la résistance au feu sur le toit, la distance minimale entre le cadre du module et la surface du toit est de 10 cm. Mal installé, un incendie peut survenir.
Lors du montage du module sur le toit d'un véhicule, si des supports sont utilisés, le module doit être monté sur ces supports et ne doit pas être collé directement et solidement au toit. Utilisez les accessoires appropriés pour le module tels que fusibles, disjoncteurs et connecteurs de mise à la terre, conformément aux codes locaux. N'utilisez pas de panneaux solaires si des gaz combustibles exposés sont présents à proximité.
Nettoyage & entretien réguliers
Après tous les câblages, vérifiez que toutes les connexions de câbles sont fermement et solidement fixées. Cette étape est essentielle pour éviter toute connexion lâche ou instable qui pourrait provoquer des problèmes de fonctionnement ou des risques pour la sécurité.
Le nettoyage et l'entretien réguliers des panneaux solaires sont essentiels pour éviter l'accumulation de poussière, de saleté et de débris qui peuvent nuire à leurs performances et potentiellement entraîner des risques d'incendie. Inspectez tous les câbles pour vous assurer qu'ils ne sont pas endommagés. Un câblage approprié est crucial car des conducteurs surdimensionnés ou sous-dimensionnés peuvent entraîner un transfert d'énergie inefficace, une surchauffe et potentiellement des risques d'incendie. Pour plus de détails sur le dimensionnement des câbles, voir Dimensionnement des câbles pour systèmes PV.
Conclusion
Réaliser soi-même son installation panneau photovoltaique est une solution économique et durable. En planifiant correctement votre panneau solaire montage, vous réduisez vos factures tout en gagnant en autonomie énergétique. Que ce soit pour une maison, un véhicule ou un site isolé, installer panneau solaire soi meme permet de produire une énergie propre sur le long terme. Des marques spécialisées comme Renogy proposent des équipements fiables pour réussir votre projet solaire DIY.
FAQ – Installer des panneaux photovoltaïques soi-même
1. Est-ce moins cher d’installer des panneaux photovoltaïques soi-même ?
Oui. Le fait de panneau solaire installer soi-même permet d’économiser les coûts de main-d’œuvre. Toutefois, des compétences techniques sont nécessaires pour éviter erreurs et pertes de rendement.
2. Installer un panneau solaire soi-même est-ce rentable ?
Installer un panneau solaire soi meme peut être très rentable si l’installation est bien réalisée. Vous réduisez les coûts initiaux tout en personnalisant votre système selon vos besoins énergétiques.
3. Combien de panneaux faut-il pour une maison off-grid ?
Selon la consommation et l’ensoleillement, une maison nécessite en moyenne 20 à 30 panneaux. Le dimensionnement précis dépend de la puissance unitaire et de votre usage quotidien.
